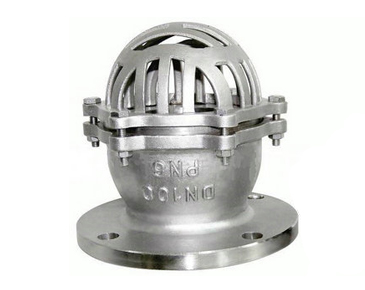

H42W不锈钢底阀简介：
底阀是一种节约能源的阀，一般安装在水泵水下吸管的底端。限制水泵管内液体返回水源，起着只进不出的功能。阀盖上有很多个进水品和加强筋，起到了不易堵塞，主要应用在抽水的管路上。水道和支承的作用.口径有单瓣、双瓣、多瓣型。有法兰连接和螺纹连接。底阀由阀体、阀瓣、阀盖、衬套、密封圈等零件组成，水源的水从阀盖进入阀体。在流体的压力作用下，阀瓣打开水，当示停后出口管内的压力将阀瓣迅速关闭，液体将不会倒回水源，起到了即畅通抽水又节约水能损失的作用。
H42W不锈钢底阀主要技术参数：
|
型号 |
公称压力 |
试验压力 |
工作温度 |
适用介质 |
|
|
强度 |
密封 |
||||
|
H42W-2.5 |
0.25 |
0.4 |
0.28 |
≤100 |
水、酸、 |

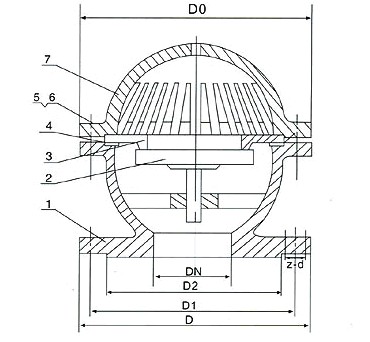

H42W不锈钢底阀外形尺寸
型号 公称压力 尺寸（mm） D D1 D2 b-f Z-фd D0 H0 h H42W-2.5 50 140 110 90 16-3 4-14 132 17 135 65 160 130 110 16-3 4-14 167 25 175 80 185 150 125 18-3 4-18 196 32 190 100 205 170 145 18-3 4-18 243 40 225 125 235 200 175 20-3 8-18 274 43 270 150 260 225 200 20-3 8-18 311 58 303 200 315 280 255 22-2 8-18 402 65 380 250 370 335 310 24-3 12-18 458 84 500 300 435 395 362 24-4 12-23 515 90 540 350 485 445 412 26-4 12-23 600 130 600 400 535 495 462 28-4 16-23 650 160 710
DN（mm）
